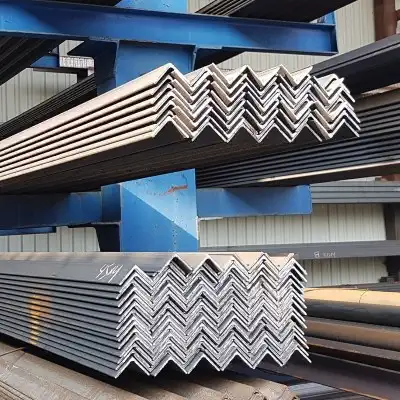

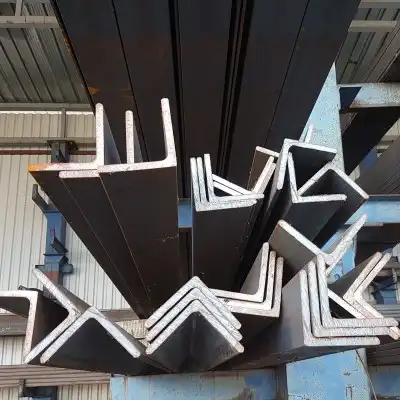

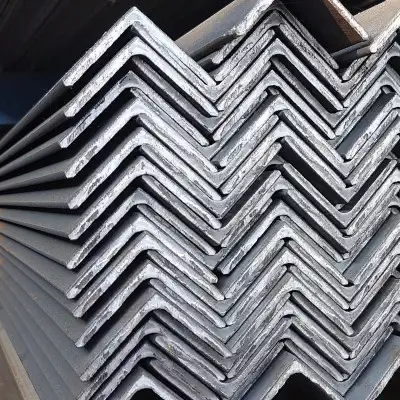

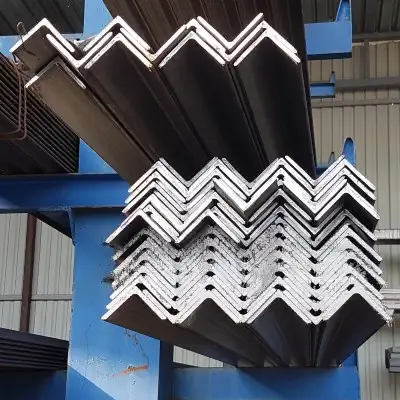

TOPLOVALJANI JEDNAKOKRAKI I RAZNOKRAKI „L“ PROFILI
Toplovaljani jednakokraki i raznokraki „L“ profili
Hemijske i mehaničke osobine odgovaraju standardu EN 10025 Kvaliteti: S 235 JRG2, S 275 JR, S 355 J0, S 355 J2G3 Mere profila definisane su standardom EN 10056-1
Asortiman toplovaljanih jednakokrakih „L“ profila
| Oznaka „L“ | masa kg/m | Površina cm2 | Mere u mm | ||
|---|---|---|---|---|---|
| a | t | r | |||
| 20x20x3 | 0,882 | 1,12 | 20 | 3 | 3,5 |
| 25x25x3 | 1,12 | 1,42 | 25 | 3 | 3,5 |
| 25x25x4 | 1,45 | 1,85 | 25 | 4 | 3,5 |
| 30x30x3 | 1,36 | 1,74 | 30 | 3 | 5 |
| 30x30x4 | 1,78 | 2,27 | 30 | 4 | 5 |
| 35x35x4 | 2,09 | 2,67 | 30 | 4 | 5 |
| 40x40x4 | 2,42 | 3,08 | 40 | 4 | 6 |
| 40x40x5 | 2,97 | 3,79 | 40 | 5 | 6 |
| 45x45x4,5 | 3,06 | 3,90 | 45 | 4,5 | 7 |
| 50x50x4 | 3,06 | 3,89 | 50 | 4 | 7 |
| 50x50x5 | 3,77 | 4,80 | 50 | 5 | 7 |
| 50x50x6 | 4,47 | 5,69 | 50 | 6 | 7 |
| 60x60x5 | 4,57 | 5,82 | 60 | 5 | 8 |
| 60x60x6 | 5,42 | 6,91 | 60 | 6 | 8 |
| 60x60x8 | 7,09 | 9,03 | 60 | 8 | 8 |
| 65x65x7 | 6,83 | 8,70 | 65 | 7 | 9 |
| 70x70x6 | 6,38 | 8,13 | 70 | 6 | 9 |
| 70x70x7 | 7,38 | 9,40 | 70 | 7 | 9 |
| 75x75x6 | 6,85 | 8,73 | 75 | 6 | 9 |
| 75x75x8 | 8,99 | 11,40 | 75 | 8 | 9 |
| 80x80x8 | 9,36 | 12,30 | 80 | 8 | 10 |
| 80x80x10 | 11,90 | 15,10 | 80 | 10 | 10 |
| 90x90x7 | 9,61 | 12,20 | 90 | 7 | 11 |
| 90x90x8 | 10,90 | 13,90 | 90 | 8 | 11 |
| 90x90x9 | 12,20 | 15,50 | 90 | 9 | 11 |
| 90x90x10 | 13,40 | 17,10 | 90 | 10 | 11 |
| 100x100x8 | 12,20 | 15,50 | 100 | 8 | 12 |
| 100x100x10 | 15,00 | 19,20 | 100 | 10 | 12 |
| 100x100x12 | 17,80 | 17,80 | 100 | 12 | 12 |
| 120x120x10 | 18,20 | 23,20 | 120 | 10 | 13 |
| 120x120x12 | 21,60 | 27,50 | 120 | 12 | 13 |
| 130x130x12 | 23,60 | 30,00 | 130 | 12 | 14 |
| 150x150x10 | 23,00 | 29,30 | 150 | 10 | 16 |
| 150x150x12 | 27,30 | 34,80 | 150 | 12 | 16 |
| 150x150x15 | 33,80 | 43,00 | 150 | 15 | 16 |
| 160x160x15 | 36,20 | 46,10 | 160 | 15 | 17 |
| 180x180x16 | 43,50 | 55,40 | 180 | 16 | 18 |
| 180x180x18 | 48,60 | 61,90 | 180 | 18 | 18 |
| 200x200x16 | 48,50 | 61,80 | 200 | 16 | 18 |
| 200x200x18 | 54,30 | 69,10 | 200 | 18 | 18 |
| 200x200x20 | 59,90 | 76,30 | 200 | 20 | 18 |
| 200x200x24 | 71,10 | 90,60 | 200 | 24 | 18 |
Proizvodna dužina: 6 m, 12 m. Po zahtevu je moguće sečenje na meru. Asortiman toplovaljanih raznokrakih „L“ profila
| Oznaka „L“ | masa kg/m | Površina cm2 | Mere u mm | |||
|---|---|---|---|---|---|---|
| a | b | t | r | |||
| 60x40x5 | 3,76 | 4,79 | 60 | 40 | 5 | 6 |
| 80x40x6 | 5,41 | 6,89 | 80 | 40 | 6 | 7 |
| 100x50x6 | 6,84 | 8,71 | 100 | 50 | 6 | 8 |
| 100x50x8 | 8,97 | 11,40 | 100 | 50 | 8 | 8 |
| 100x75x8 | 10,60 | 13,50 | 100 | 75 | 8 | 10 |
| 100x75x10 | 13,00 | 16,60 | 100 | 75 | 10 | 10 |
| 120x80x8 | 12,20 | 15,50 | 120 | 80 | 8 | 11 |
| 120x80x10 | 15,00 | 19,10 | 120 | 80 | 10 | 11 |
Proizvodna dužina: 6 m, 12 m. Po zahtevu je moguće sečenje na meru. Odstupanja odgovaraju zahtevima standarda EN 10056-2
| Dužina kraka | Debljina | ||
|---|---|---|---|
| Dužina (a) mm | Tolerancija mm | Debljina (t) mm | Tolerancija mm |
| a ≤ 50 | ±1,00 | t ≤ 5 | ±0,50 |
| 50 < a ≤ 100 | ±2,00 | 5 < t ≤ 10 | ±0,75 |
| 100 < a ≤ 150 | ±3,00 | 10 < t ≤ 15 | ±1,00 |
| 150 < a ≤ 200 | ±4,00 | 15 ≤ t | ±1,20 |
| 200 < a | +6,0 / – 4,0 | ||
