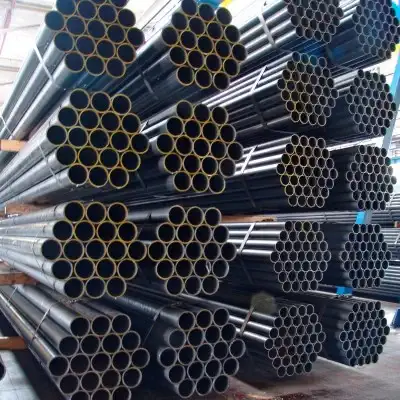

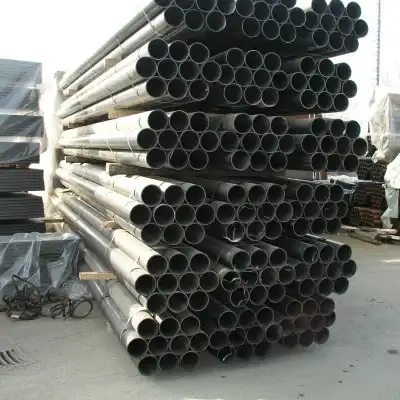

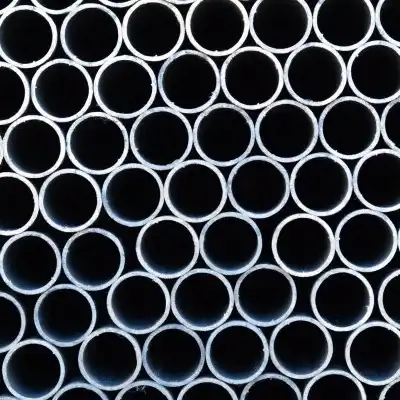

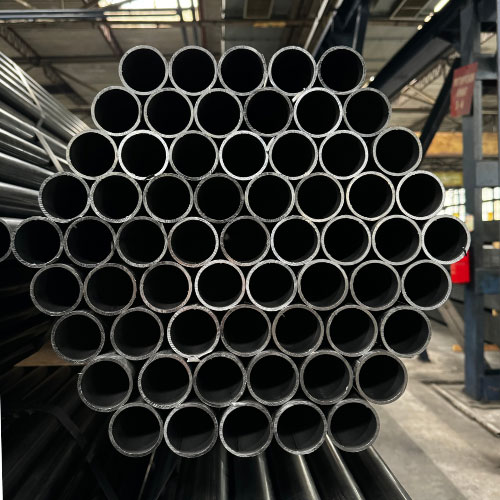

OKRUGLE ŠAVNE CEVI EN10219

Okrugle šavne cevi EN10219-2 Karakteristike cevi proizvedenih u JEEP Commerce-u:
  • sa testiranjem na pritisak (50 bar/5 Mpa) -hodrotestirane ili bez testiranja – konstrukcione;
  • od kontinualno livenog materijala;
  • pogodne za cinkovanje, max. sadržaj Si 0,03%;
  • nenamašćene, prekrivene jedino emulzijom koja se koristi u procesu proizvodnje cevi, a koja sadrži najviše 6% ulja;
  • sa skinutim spoljašnjim varom;
  • sa sertifikatom prema EN 10204/2.2.
  • bez obeležavanja na samim cevima

Asortiman okruglih šavnih cevi

Spoljašnji prečnik (mm)Debljina zida (mm)
1,5 1,8 2 2,5 2,6 3 3,25 3,5 4 4,5 5 5,6 6,3 7,1 8 10 11 12,5
Podužna masa (kg/m)
17,2 0,58 0,68 0,75 0,91
21,3 0,73 0,86 0,95 1,16 1,20
25,4 0,88 1,05 1,15 1,41 1,46
26,9 0,94 1,11 1,23 1,50 1,56
31,8 1,12 1,33 1,47 1,81
33,7 1,19 1,42 1,56 1,92 1,99 2,27 2,44 2,61
38 1,35 1,61 1,78 2,19   2,59
40 1,42 1,69 1,87 2,31   2,74
42,4 1,51 1,80 1,99 2,46 2,55 2,91 3,14
44,5 1,59 1,90 2,10 2,59   3,07 3,30
48,3 1,73 2,06 2,28 2,82   3,35 3,61 3,86 4,37
51 1,83 2,18 2,42 2,99   3,55 3,83 4,10
56   2,40 2,66 3,33   3,92 4,23 4,53
60,3 2,17 2,60 2,88 3,56   4,24 4,57 4,90 5,55 6,19 6,82
63,25     3,02 3,74   4,46 4,81
76,1 2,76   3,65 4,54   5,41 5,84 6,26 7,11 7,95 8,77
88,9     4,29 5,32 5,53 6,35 6,86 7,37 8,38 9,37 10,30
101,6       6,11   7,29 7,88 8,46 9,63 10,80 11,90
108           7,76 8,39 9,02 10,30 11,50 12,70
114,3           8,23 8,90 9,56 10,90 12,20 13,50
127           9,17   10,65 12,10   15,00
133           9,61 10,39 11,17 12,70 14,30 15,80 17,60
139,7                 13,40 15,00 16,60 18,50
159                 15,30 17,10 19,00 21,20
168,3                 16,20 18,20 20,10 22,50 25,20
219,1                     26,40 29,50 33,10 37,10 41,60
273                     33,00 36,90 41,40 46,60 52,30
323,9                     39,30 44,00 49,30 55,50 62,30 77,40
355,6                     43,20 48,30 54,30 61,00 68,60 85,20
406,4                     49,50 55,40 62,20 69,90 78,60 97,80
457                     55,70 62,30 70,00 78,80 88,60 110,00
508                     62,00 68,40 77,90 87,70 98,60 123,00 135,00
610                       83,50 93,80 106,00 119,00 148,00 162,00 184,00
711                         109,00 123,00 139,00 173,00 190,00 215,00
crveno – proizvodnja Jeep Commerce Mere i podužna masa definisani standardom EN 10220 Odstupanja u dimenzijama i obliku
 Okrugle cevi
Spoljne dimenzije ±1%, min±0,5mm max±1,0mm
Debljina zida D≤406,4 T≤5mm   ±10%
D≤406,4 T>5mm   ±0,5mm
D>406,4   ±10%(max±2mm)
Odstupanje od okruglosti* 2% za cevi sa D/T≤100
Konkavnost/konveksnost /
Pravougaonost stranica /
Spoljašnje zaobljenje /
Uvrnutost /
Pravost 0,20% ukupne dužine
Odstupanja u dimenzijama i obliku prema standardu EN10219-2 *za D/T>100 odstupanja od okruglosti se dogovaraju sa kupcem T – debljina zida cevi D – spoljni prečnik cevi H,B – dimenzije stranica Hemijski sastav
Steel grade% od mase, maxMax CEV %
Steel nameSteel numberCSiMnPSN
S235JRH 1.0039 0,17 – 1,40 0,040 0,040 0,009 0,35
S275J0H 1.0149 0,20 – 1,50 0,035 0,035 0,009 0,40
S275J2H 1.0038 0,20 – 1,50 0,030 0,030 – 0,40
S355J0H 1.0547 0,22 0.55 1,60 0,035 0,035 0,009 0,45
S355J2H 1.0576 0,22 0.55 1,60 0,030 0,030 – 0,45
S355K2H 1.0512 0,22 0.55 1,60 0,030 0,030 – 0,45
crveno – proizvodnja Jeep Commerce Hemijski sastav definisan standardom EN10219-1 Mehaničke karakteristike
Steel gradeMinimum yield strenght ReHTensile strenght RmMinimum elongation AMinimum impact energy KV
Steel nameSteel numberMPaMpa%J
Specified thicknessSpecified thicknessSpecified thicknessat test temperature of
mmmm
≤ 16> 16 ≤ 40< 3≥ 3 ≤ 40≤ 40
S235JRH 1.0039 235 225 360-510 360-510 24 24
S275J0H 1.0149 275 265 430-580 410-560 20 27
S275J2H 1.0038
S355J0H 1.0547 335 345 510-680 470-630 20 27
S355J2H 1.0576
S355K2H 1.0512
crveno – proizvodnja Jeep Commerce Mehaničke karakteristike prema standardu EN10219-1
